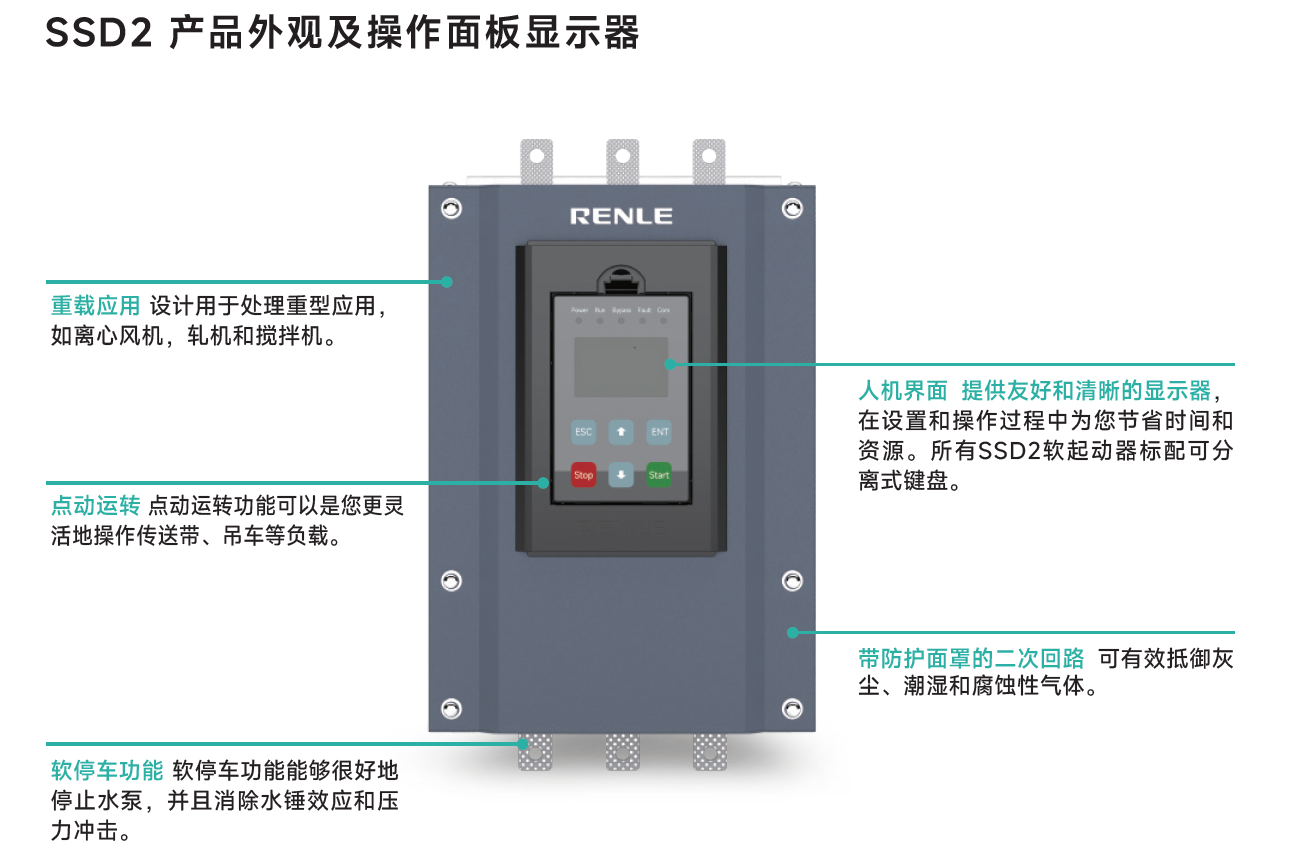

產品概述

SSD2系列電機軟起動器是一款在線式電機軟起動器，是集電力電子技術、微處理器技術和現代控制理論技術為一體的交流異步電動機軟起動器。通過控制串接于電源與被控電動機之間的三相反并聯晶閘管實現三相交流異步電動機的軟起動、軟停止等功能，該產品能有效的限制異步電動機啟動時的起動電壓，可廣泛應用于風機、水泵、輸送類及壓縮機等重載設備，是星/三角轉換、自耦降壓、磁 控降壓等降壓?jiǎn)?dòng)設備的理想換代產品。

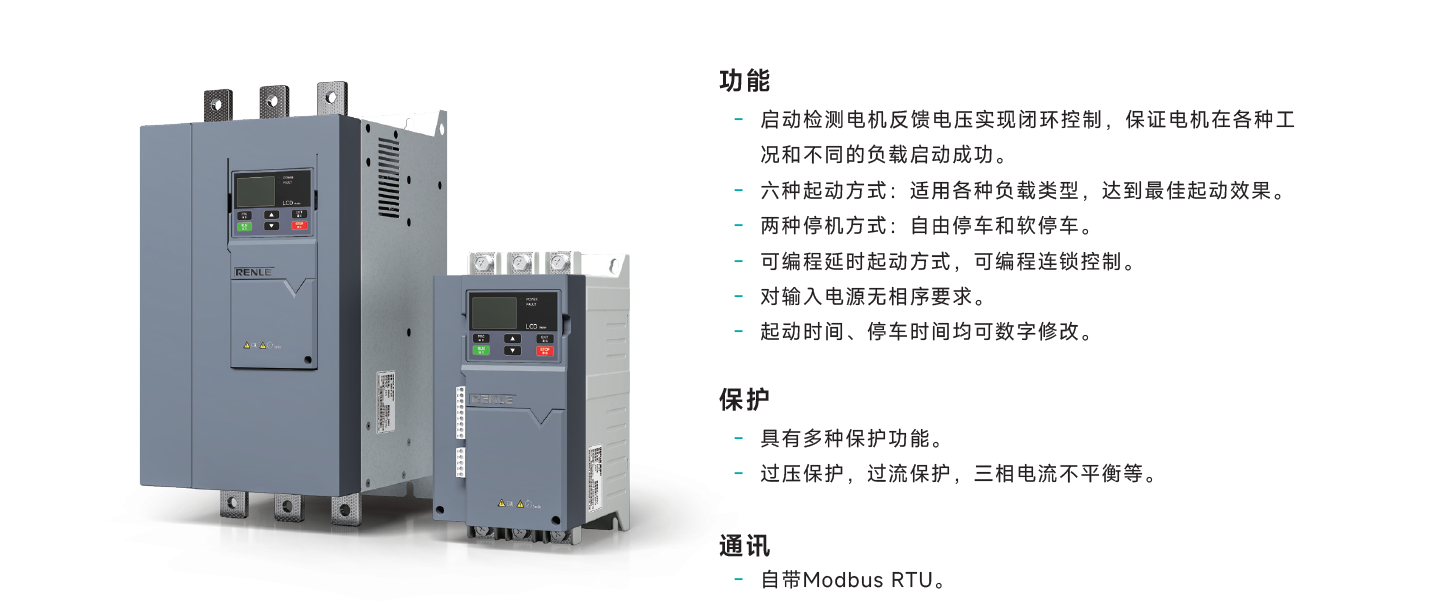

功能

SSD2系列電機軟起動器提供對軟起動器和電機的多種保護。其主要功能有：三相輸入缺相保護，只有主電路加三相輸入電源和一定的負載時才能啟動；當R/S相缺相時軟起動將不顯示，T相缺相時軟起動將顯示上電缺相。溫度過高保護，指起動器啟動過于頻繁，使可控硅組件溫度過高(達85℃以上)；啟動時間過長保護，啟動時間過長對起動器和電機都是不利的，故出廠時啟動時間限制為70.0s。根據具體負載這個時間可在5.0~200.0s設定；電子過載保護級別共分為1-6級，級別越高，保護越嚴格，級別越低保護越靈敏。用戶可根據負載輕重的不同，設定不同的保護級別。

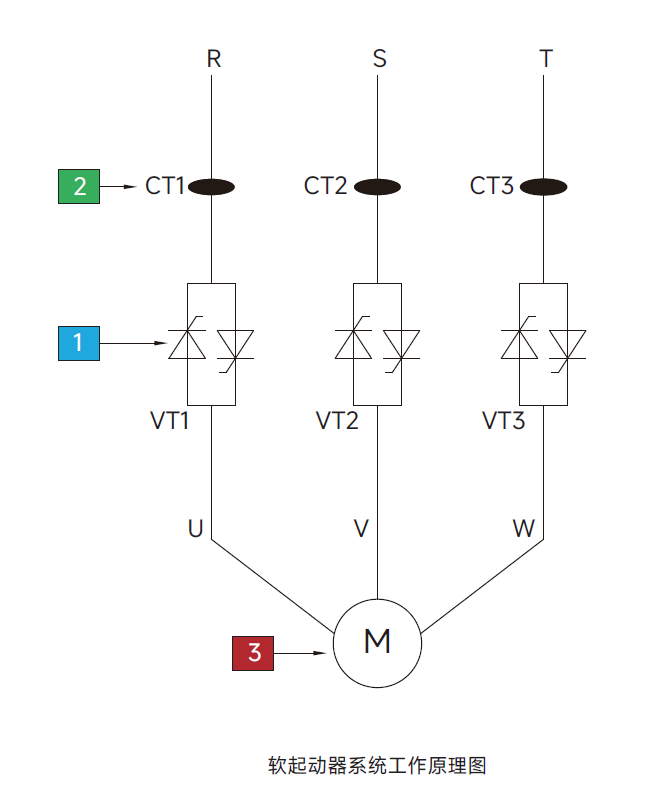

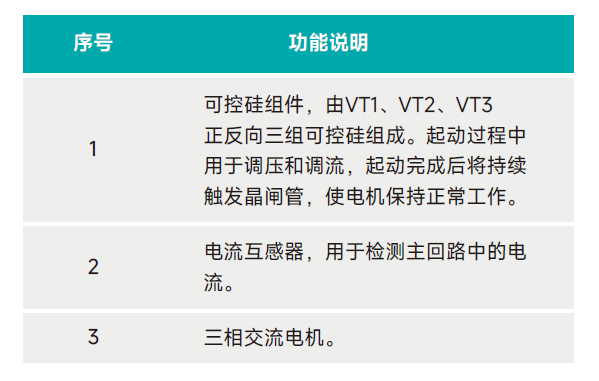

工作原理

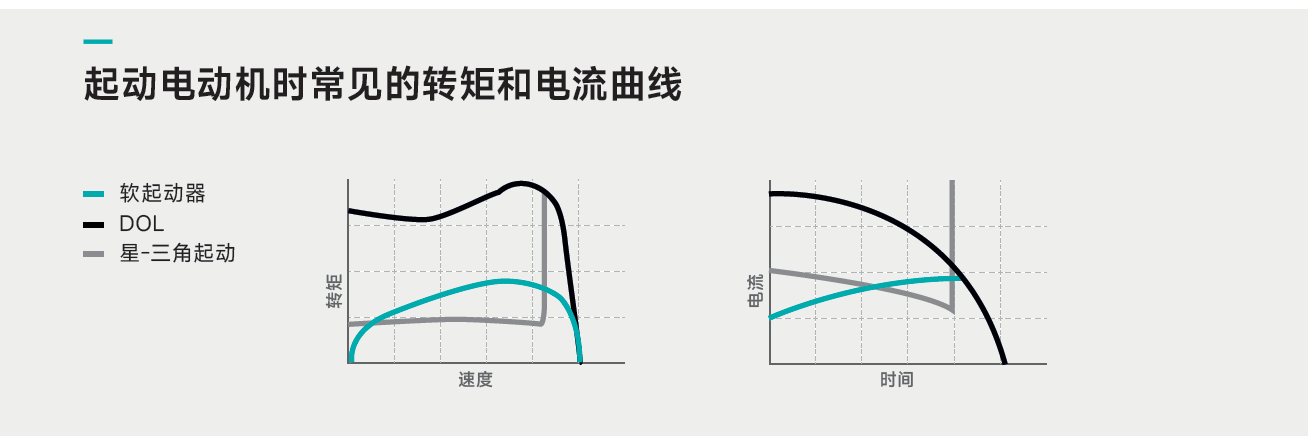

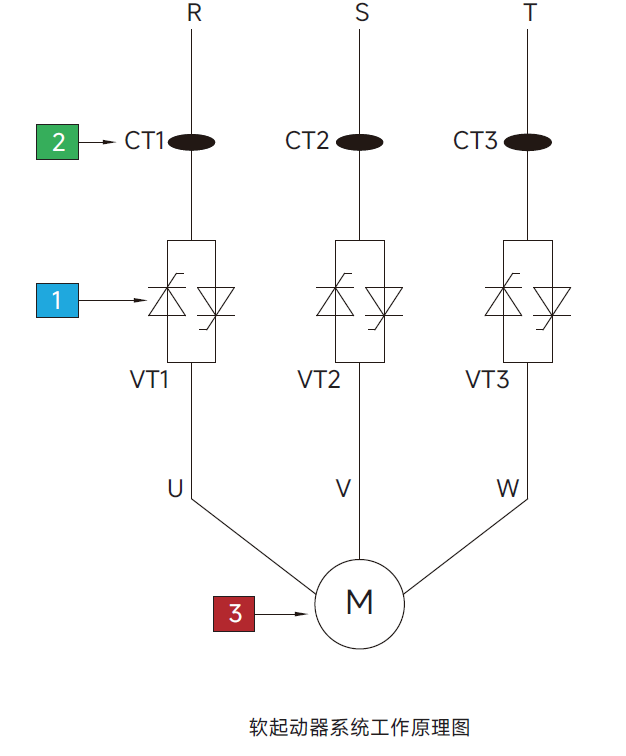

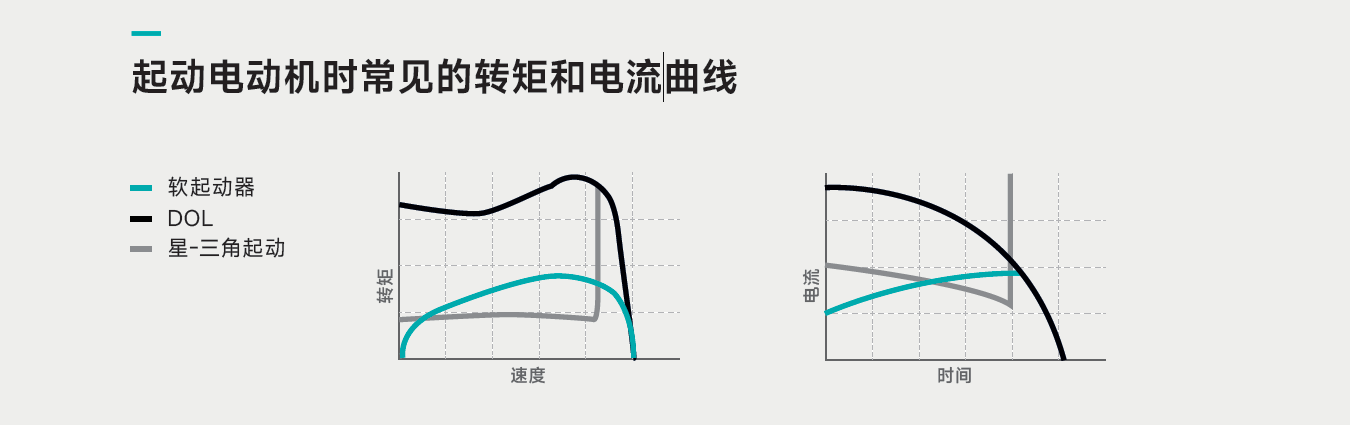

SSD2軟起動器通過限制起動電流和起動轉矩，能夠可靠地防止起動過程中的機械沖擊和電網壓降。通過對可控硅導通角的控制，來降低電機起動電壓，并在設定的起動時間內，將電機起動電壓升高到額定電壓。憑借這種電機電壓的無階躍控制，可以根據被驅機器的負載特性對電機進行調節，平緩加速機械設備，從而顯著提高機械設備的運行性能，延長其使用壽命。總之：通過軟起動/軟停車，能夠有效保護所連設備，確保生產運行平穩、可靠。
